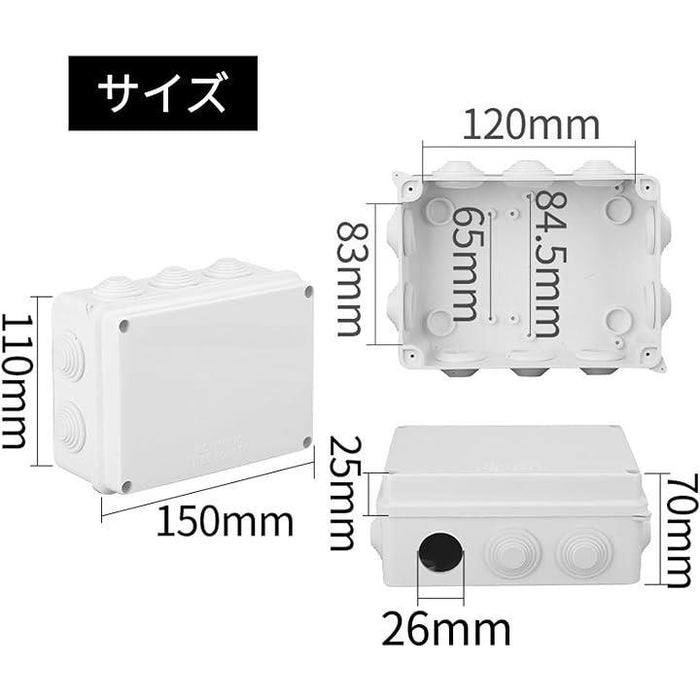

ジャンクションボックス 電源ボックス 屋外 防水 電気ボックス

One Control Minimal Series 1 Loop Box – OneControl

KLON CENTAUR（ケンタウルス）バッファー インジャンクション

klon centaurのバッファ部分を搭載した2in2outのジャンクションボックスですバッファーのon/off切り替え機能を搭載した機種で、スイッチoffの時はバッファー回路を通らずトゥルーバイパスになります。繋ぐだけで音が良くなる、ノイズに強いなど評価の高いバッファーのクローンをハンドメイドで製作しています。2ラインはそれぞれグラウンドが独立しておりグラウンドループによるノイズ発生を抑えます。バッファ側のグラウンドがケースアースに接続されています。スルー側のジャックはスイッチ付きタイプを使用しているため、プラグアウト時にノイズが乗らない仕様になっています。基板はポイントtoポイントの手配線にて一つずつ丁寧に製作しています。電源は9Vセンターマイナスの一般的なACアダプター対応です。　オペアンプ：texas instruments TL072CP配線材：Belden 8503 その他はんだ：Kester 44 その他ケース：タカチTD5-8-3N（約W80×D55×H30mm）LED：3mmブルーケースは国内メーカーの高品質アルミダイキャスト製を使用しています写真1枚目の右側がバッファーライン（in/out指定）、左側がスルーライン（in/out指定なし）です。※画像6枚目以降は過去出品物の参考画像です。1〜5枚目に掲載の品をお送りします。ご注文後、送料無料で匿名配送にて1-2日以内に段ボール発送いたします。万が一初期不良などありましたら無償で対応いたします。本品は各ラインのグラウンドを分ける、オペアンプの余った出力をアースに落とすなど、細かい所ですが極力ノイズが乗らないような対策をしています。市販品でもこの辺りが疎かになっている物が見られますので、ジャンクションボックスやバッファ選定の際にはご確認される事をお勧めします。on/off機能なしのシンプルモデルもお作り可能です。junction box ジャンクションボックス klon centaur クロン　ケンタウロスbuffer バッファー
